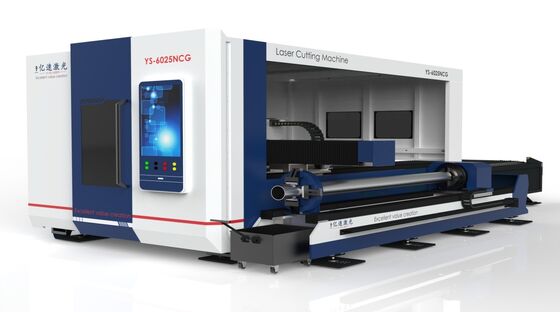

● Máy tích hợp tấm ống bàn trao đổi toàn diện, với cấu hình hệ thống kép trong một máy có thể xử lý cả tấm và ống cùng một lúc,đáp ứng nhu cầu xử lý đa dạng của khách hàng. Cấu trúc bàn trao đổi có thể tăng hiệu quả của việc tải và dỡ vật liệu.và nó cũng có thể cải thiện môi trường xử lý trên trang web.
Nó sử dụng một tấm thép hàn giường, được trang bị HIWIN P-level hướng dẫn tuyến tính, một đường chéo tích hợp, chính xác bánh răng xoắn ốc đất rack và bánh răng xoắn ốc giảm hành tinh,đảm bảo phản ứng động cao và độ chính xác cắt ổn định của máy.
■Thông số kỹ thuật
|
Thông số kỹ thuật
|
YS-3015NCG
|
YS-4015NCG
|
YS-4020NCG
|
YS-6020NCG
|
YS-6025NCG
|
|---|---|---|---|---|---|
|
Kích thước tấm (mm)
|
3000 x 1500
|
4000 x 1500
|
4000 x 2000
|
6000 x 2000
|
6000 x 2500
|
|
Khoảng cách di chuyển theo trục X (mm)
|
3050
|
4050
|
4050
|
6050
|
6050
|
|
Khoảng cách đi qua trục Y (mm)
|
1530
|
1530
|
2030
|
2030
|
2530
|
|
Khoảng cách di chuyển theo trục Z (mm)
|
120
|
120
|
120
|
120
|
120
|
|
Năng lượng laser
|
1500-6000W
|
1500-6000W
|
1500-6000W
|
1500-6000W
|
1500-6000W
|
|
Tốc độ vận hành tối đa (m/min)
|
80-120
|
80-120
|
80-120
|
80-120
|
80-120
|
|
Max. gia tốc
|
0.8-1.2G
|
0.8-1.2G
|
0.8-1.2G
|
0.8-1.2G
|
0.8-1.2G
|
|
Độ chính xác vị trí (mm)
|
± 0.03
|
± 0.03
|
± 0.03
|
± 0.03
|
± 0.03
|
|
Độ chính xác định vị (mm)
|
± 0.02
|
± 0.02
|
± 0.02
|
± 0.02
|
± 0.02
|
■MáyCấu hình công cụ
●Thiết lập các hệ thống hoạt động của máy cắt laser sợi như những người từ Bôuvà Jiaqiang.
●Thiết lập laser sợi của các thương hiệu như:Raycus,Maxphotonics...
●Thiết lập đầu cắt laser sợi của các thương hiệu như
●Eđược kết hợp với các hướng dẫn tuyến tính chính xác cấp độ P từ HIWIN và TBI của Đài Loan.
●Eđùa với một đường xoắn ốc chính xác
●Equipped với Taiwan chính xác xoắn ốc
●Toàn bộ loạt được trang bị một giường hàn tấm thép đã trải qua điều trị giảm căng thẳng rung động để loại bỏ căng thẳng bên trong,đảm bảo độ chính xác ổn định và không bị biến dạng trong quá trình vận hành của người dùngPhân tích yếu tố hữu hạn (FEM) được áp dụng để tối ưu hóa hình dạng và vị trí của các xương sườn tăng cường của đúc, đạt được sức mạnh tối ưu của giường.
●Eđược trang bị một máy làm mát nhiệt độ không đổi công nghiệp với máy nén điều hòa không khí.
●Eđược trang bị một bộ điều khiển công nghiệp tích hợp tiên tiến, hoạt động trơn tru mà không có sự chậm trễ.
