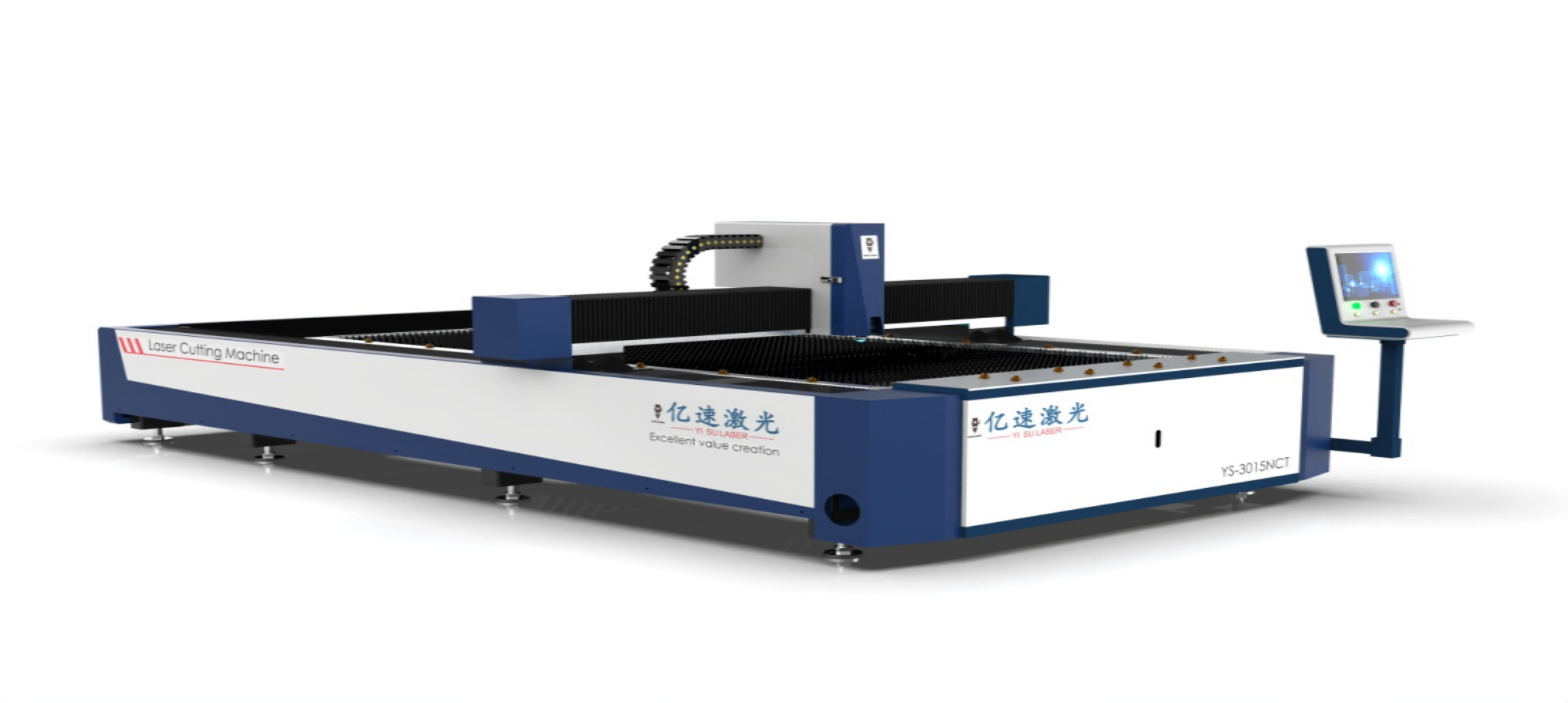

● Máy sử dụng khung giường hàn thép tấm, được trang bị ray dẫn hướng tuyến tính cấp P của HIWIN, thanh dầm tích hợp, thanh răng bánh răng xoắn ốc chính xác và bộ giảm tốc hành tinh bánh răng xoắn ốc, đảm bảo phản ứng động cao và độ chính xác cắt ổn định của máy.
■ Thông số kỹ thuật
|
Thông số kỹ thuật
|
YS-3015NCT
|
YS-4015NCT
|
YS-4020NCT
|
YS-6020NCT
|
YS-6025NCT
|
|---|---|---|---|---|---|
|
Kích thước tấm (mm)
|
3000x1500
|
4000x1500
|
4000x2000
|
6000x2000
|
6000x2500
|
|
Hành trình trục X (mm)
|
3050
|
4050
|
4050
|
6050
|
6050
|
|
Hành trình trục Y (mm)
|
1530
|
1530
|
2030
|
2030
|
2530
|
|
Hành trình trục Z (mm)
|
120
|
120
|
120
|
120
|
120
|
|
Công suất laser (W)
|
1500-6000
|
1500-6000
|
1500-6000
|
1500-6000
|
1500-6000
|
|
Tốc độ tối đa (m/phút)
|
80-120
|
80-120
|
80-120
|
80-120
|
80-120
|
|
Gia tốc tối đa (G)
|
0.8-1.2
|
0.8-1.2
|
0.8-1.2
|
0.8-1.2
|
0.8-1.2
|
|
Độ chính xác định vị (mm)
|
±0.03
|
±0.03
|
±0.03
|
±0.03
|
±0.03
|
|
Độ chính xác định vị lặp lại (mm)
|
±0.02
|
±0.02
|
±0.02
|
±0.02
|
±0.02
|
■ Cấu hình Công cụ máy
Được trang bị bộ làm lạnh công nghiệp thương hiệu có nhiệt độ không đổi với máy nén điều hòa không khí.Cấu hình hệ điều hành của máy cắt laser sợi quang như của Bochu và Jiaqiang.
Cấu hình laser sợi quang của các thương hiệu như Raycus, Maxphotonics…
Cấu hình đầu cắt laser sợi quang của các thương hiệu như
●
Được trang bị bánh răng xoắn ốc chính xác của Đài Loan
●
Được trang bị bộ làm lạnh công nghiệp thương hiệu có nhiệt độ không đổi với máy nén điều hòa không khí.●
